外廓尺寸測量儀設計依據：

《GB1589-2004/道路車輛外廓尺寸、軸荷及質量限值》

《GB21861-2014/機動車安全檢驗項目和方法》

《GA801-2014/ 機動車查驗工作規程》

汽車外廓尺寸檢測儀國家校準規范

外廓尺寸測量儀適用范圍：

1、欄板式普通貨車、欄板式掛車；

2、廂式貨車、廂式掛車；

3、封閉式貨車；

4、倉柵式貨車、倉柵式掛車；

5、自卸式貨車；

6、平板式貨車、平板式掛車；

7、罐式貨車、罐式掛車；

8、長度6米以上客車；

9、水泥攪拌車、混泥土泵車等特種作業車。

外廓尺寸測量儀性能參數：

1、分度值：1mm；測量綜合誤差新車小于等于1%,舊車小于等于2%；

2、自動化程度：全自動測量長、寬、高、軸距、欄板深度等參數；

3、測量方式：通過式的測量方式；

4、數據顯示時間：車輛駛離測量范圍后即可顯示測量數據；

5、測量范圍：被測車輛總長25 米，寬3.5米，高4.5米。

外廓尺寸測量儀場地要求：

1、測量場地：室內或室外地面基本水平，車道、地面無積水（推薦場地：長40 米，寬4.5米，高5米檢測車間或外檢棚）

2、220V電源，預留RJ45網絡接口，無電磁干擾。

外廓尺寸測量儀設備操作：

一、檢查及注意事項

1、開機并檢查操控主機是否異常；

2、檢查各測量單元及傳感器的信號是否異常，登錄系統錄入車輛基本的信息；若需與監管系統聯網，檢測網絡是否通暢；

3、測量時嚴禁人或物體在測量范圍內移動，系統未完成初始化時請勿操作，以免干擾測量結果；

4、被測車輛駛?cè)霗z測區域前，應先拆卸掉可能影響測量的“非車身固定附著物”，例如：篷布，繩索等；

5、被測車輛將車身沿車道中線方向擺正,測量時車輛朝同一方向并按地面標識行駛，測量過程中駕駛員切勿隨意改變行車方向和角度；

6、測量時車輛以小于5Km/h的速度直線行駛，

二、系統軟件操作

1、操作流程

點擊“測量”開始運行→當被檢測車輛尾部離開測量區域時，即測試完畢→檢測系統自動結束，顯示測試數據→進行下一車輛檢測。系統在等待狀態下，當車輛行駛到測量范圍后，測量單元自動啟動，同時顯示數據;當車輛駛離測量范圍后，顯示車輛的測量數據。

外廓尺寸測量儀硬件部分：

1、測控單元

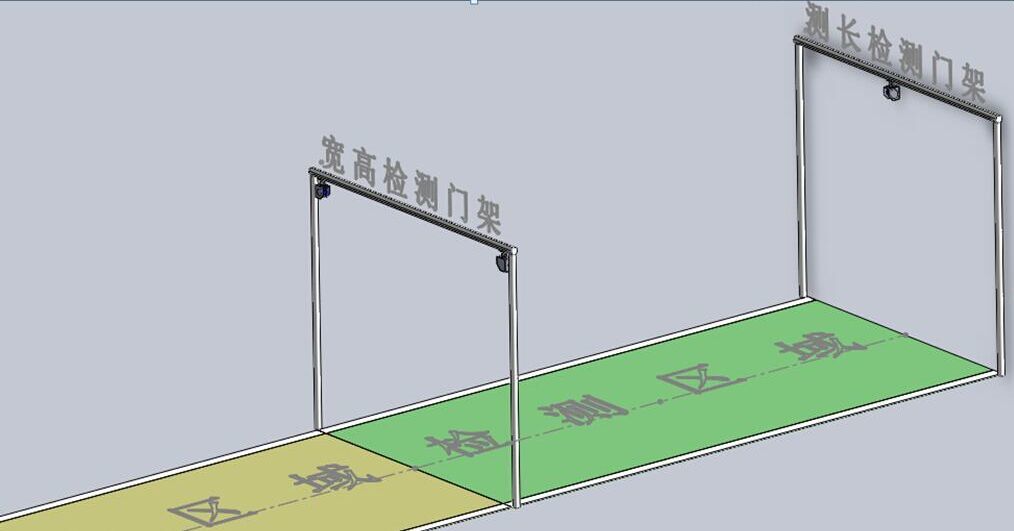

2、 設備固定支架，龍門架或墻面固定支架（非標準配置） 龍門架安裝示意圖如下:

外廓尺寸測量儀設備維護：

1. 汽車外廓尺寸測量儀是光學測量儀器，請按要求使用。

2. 測量單元以及內的傳感器都經過了精確調校，非專業人員禁止移動。在一般情況下不需要用戶直接操作。

3. 嚴重的撞擊、碰撞、摔落，將導致系統精度降低甚至損壞。在發生以上情況應立即檢查系統狀態和系統精度，如出現異常，請及時聯系制造單位。

4. 機箱外的光學玻璃有可能沾染灰塵和污跡，若影響測量效果請用柔軟棉布輕輕在表面搽拭干凈。
